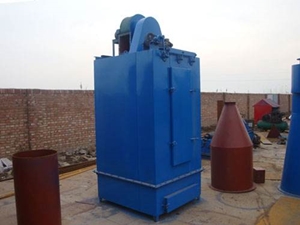

HD型單機袋式除塵器由風機、箱體及灰斗三部分組成，各部件安裝在一個立式框架內，結構緊湊，各部件的結構特點如下。

①風機部件選用通用標準風機，便于維修更換，并采用隔震設施，噪聲小。

②除塵布袋濾料選用 208 工業滌綸斜紋減絨布或 729 濾布制成的圓筒形濾袋，過濾效果好，使用時間長。

③清灰機構采用電動機帶動連桿機構，使濾袋抖動而排除濾袋內表面粉塵的方法，其控制機構分手控和自控兩種，自控是在風機連續工作時，清灰機構定時自動振打清灰。手動即風機停機清灰機構自動工作，數十秒后自動停機，亦可根據需要隨時開動清灰機構（電機）振打清灰，清灰時間由用戶自行調節時間繼電器。

④灰斗采用抽屜式和灰斗式兩種結構，使其過濾粉塵時更方便。
